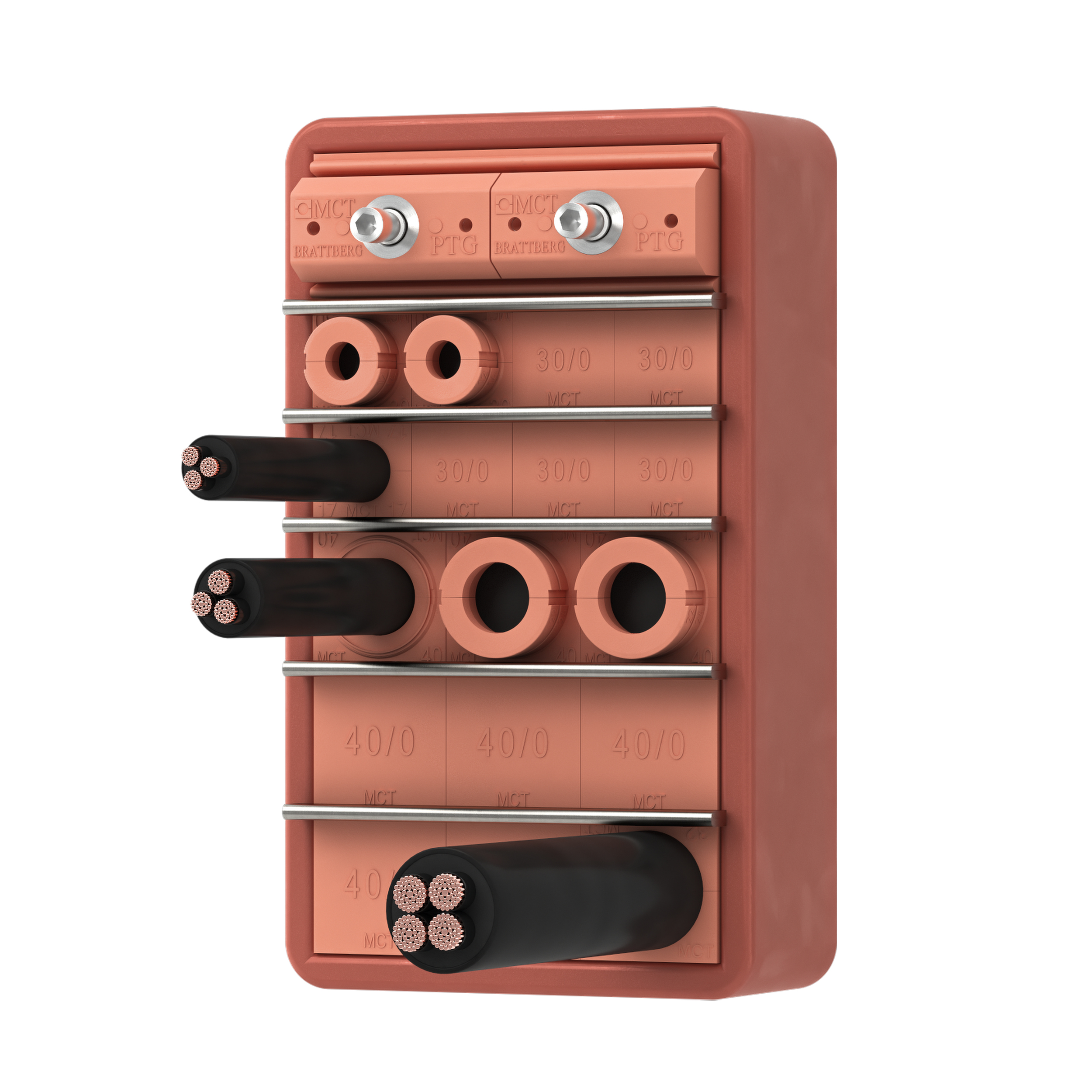

mct_brattberg_RGS_transit

MCT Brattberg RGS branntetting

Standard branngjennomføring offshore og maritim
RGS-gjennomføringen består av ulike delkomponenter med hvert sitt elnummer.
Produktnummer: RGS
BESKRIVELSE

RGS kabelgjennomføring og rørgjennomføring brukes i høyrisiko- og offshore-miljøer for å minimere fare for spredning av brann, vann, gass, kjemikalier og andre farlige stoffer. Systemet består av en ramme, gummiblokker og en komprimeringsenhet. Rammen sveise til en marin struktur (skott, vegg eller gulv) og pakkes med gummiblokker som passer for hver kabeldimensjon og rørdimensjon. Komprimeringsenheten settes inn for å komprimere gummiblokkene rundt kabler og rør for å få en tett tetning/forsegling eller branngjennomføring.

RGS er MCT Brattbergs standard kabelgjennomføring og rørgjennomføring for offshore og maritim bruk.

Den har en standard innvendig bredde på 120 mm (4,72") og er 60 mm (2,36") dyp. Det er fire størrelser på RGS, betegnet med 2, 4, 6 og 8 avhengig av høyden. De kan brukes i både vertikale og / eller horisontale multirammer / sammensatte rammer. RGS sveises inn i et nøyaktig forhåndskuttet hull i dekk eller skott. Som med alle MCT sine gjennomføringer, produseres RGS i stål, rustfritt stål eller aluminium. For installasjoner der kabler allerede er på plass, benyttes RGSO, som har en avtakbar ende.

Se databladet og MCT sin produktside under Dokumentasjon for tabeller som viser de ulike størrelsene. Under Dokumentasjon finner du også installasjonsveiledning.

SPESIFIKASJONER
Nøkkeldata
Maritim brannmotstand Klasse A0, A60, H0, H60, H120 - IMO FTP Code 2010
Vanntetthet 6 Bar vanntrykk i 60 minutter - DNVGL-CP-0165
Gasstetthet 4 Bar lufttrykk i 30 minutter - DNVGL-CP-0165
Kapslingsgrad Nema 250 3R; 4X; 12 - Nema 250-1st
Kapslingsgrad IP IP65; IP66; IP67; IP68 2 meters 60 min - IEC 60529
Brannmotstand gassflamme RGSbtb- J120 & JF
RGS - J60 & JF
(Kontakt Nortelco for detaljer om bruksområder)
Brukstemperatur -65 til +70 °C
DOKUMENTASJON
Datablad
MCT Brattberg RGS [0,15 MB]
Leverandørlink MCT Brattberg produktside
Sertifikater og monasjeveiledninger MCT Brattberg dokumenter
