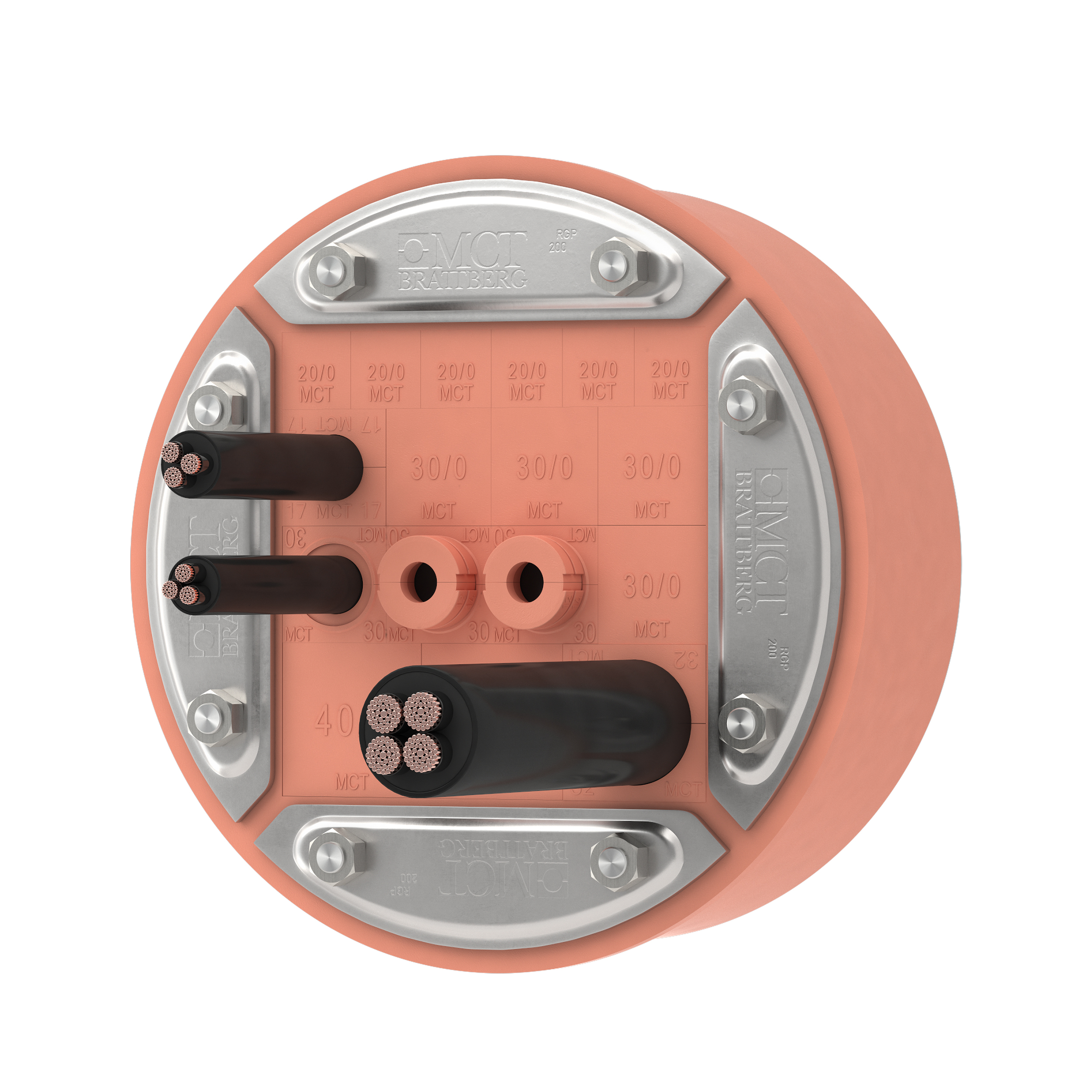

mct_brattberg_RGP_200_transit
mct_brattberg_RGP_200_transit

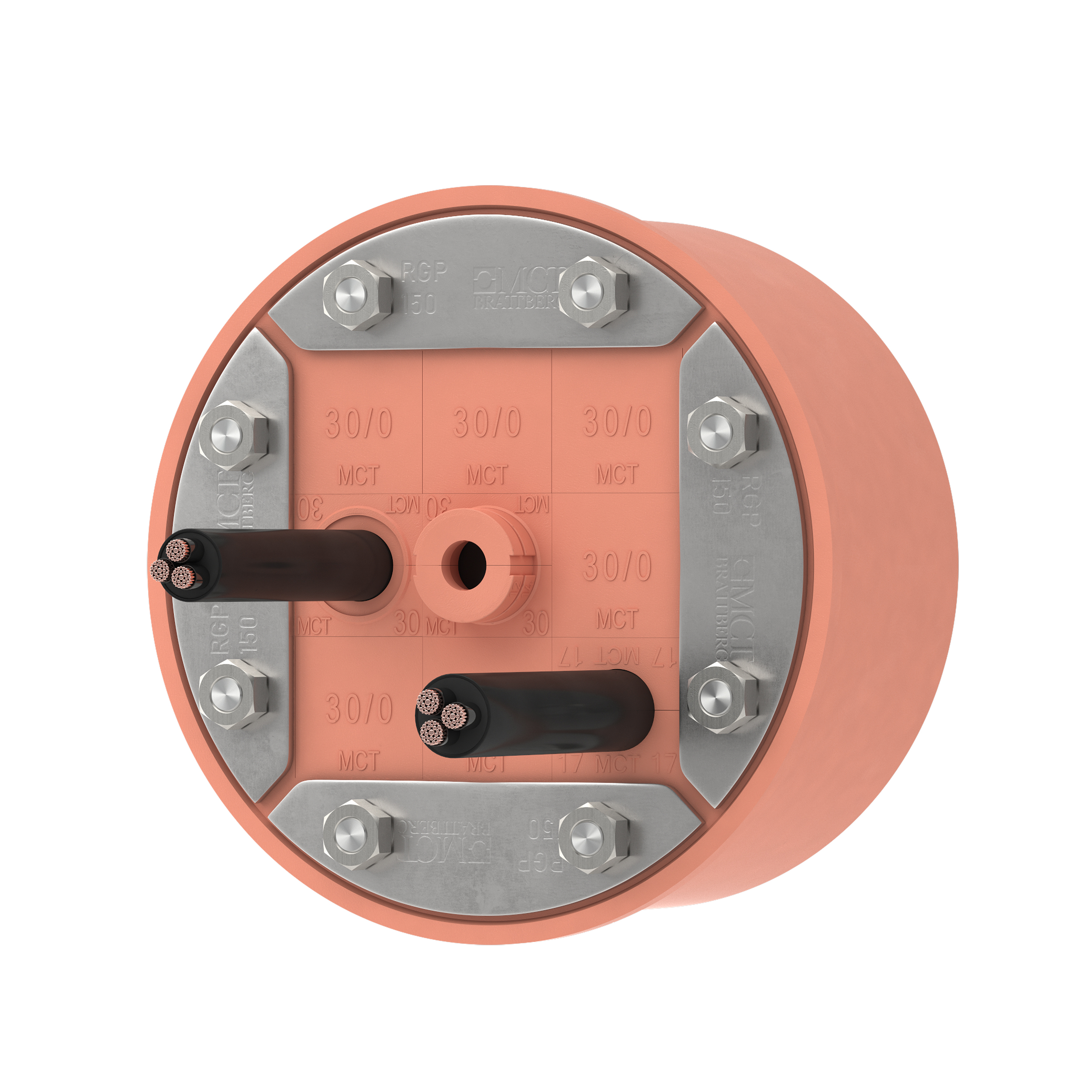

mct_brattberg_RGP_150_transit
mct_brattberg_RGP_150_transit

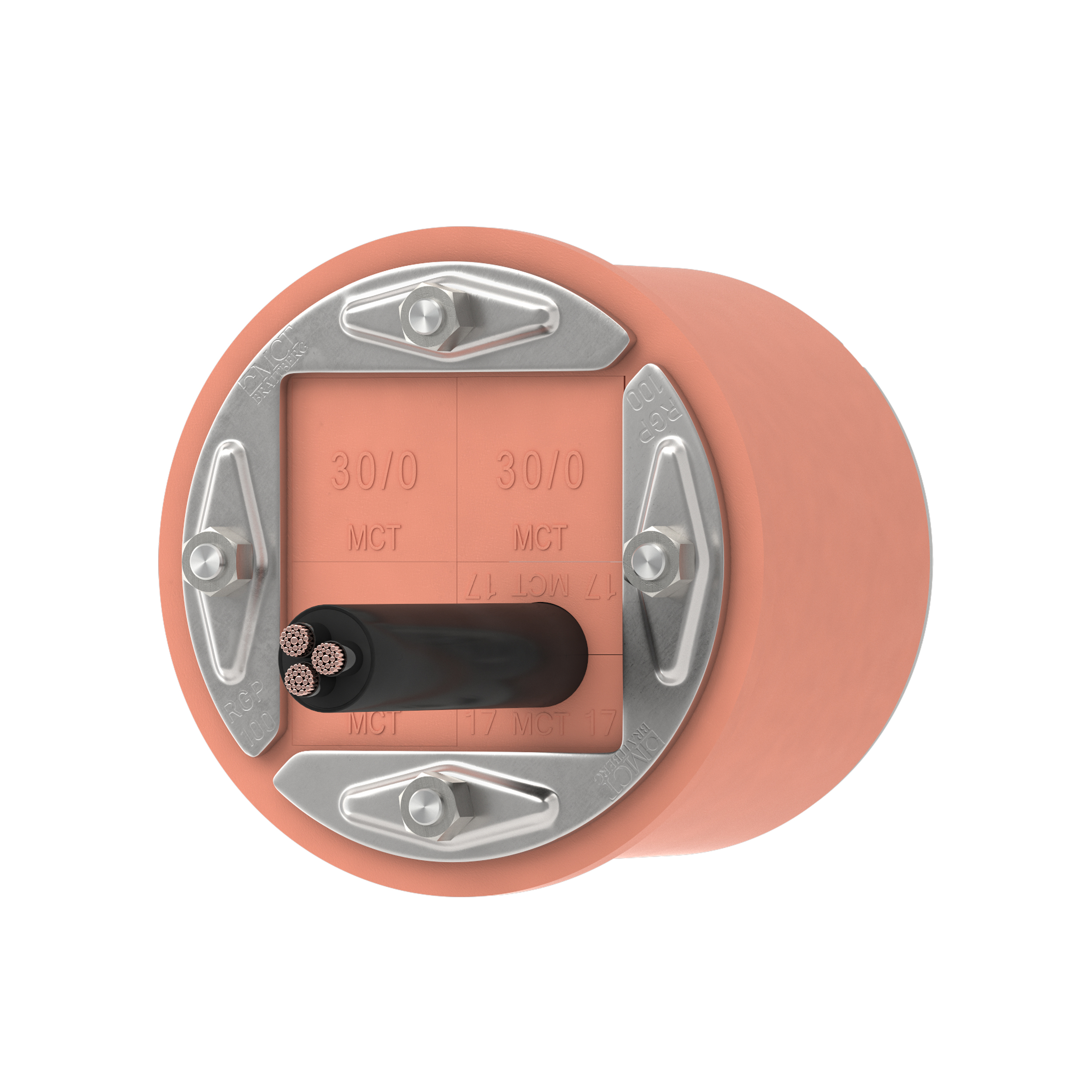

mct_brattberg_RGP_100_transit
mct_brattberg_RGP_100_transit

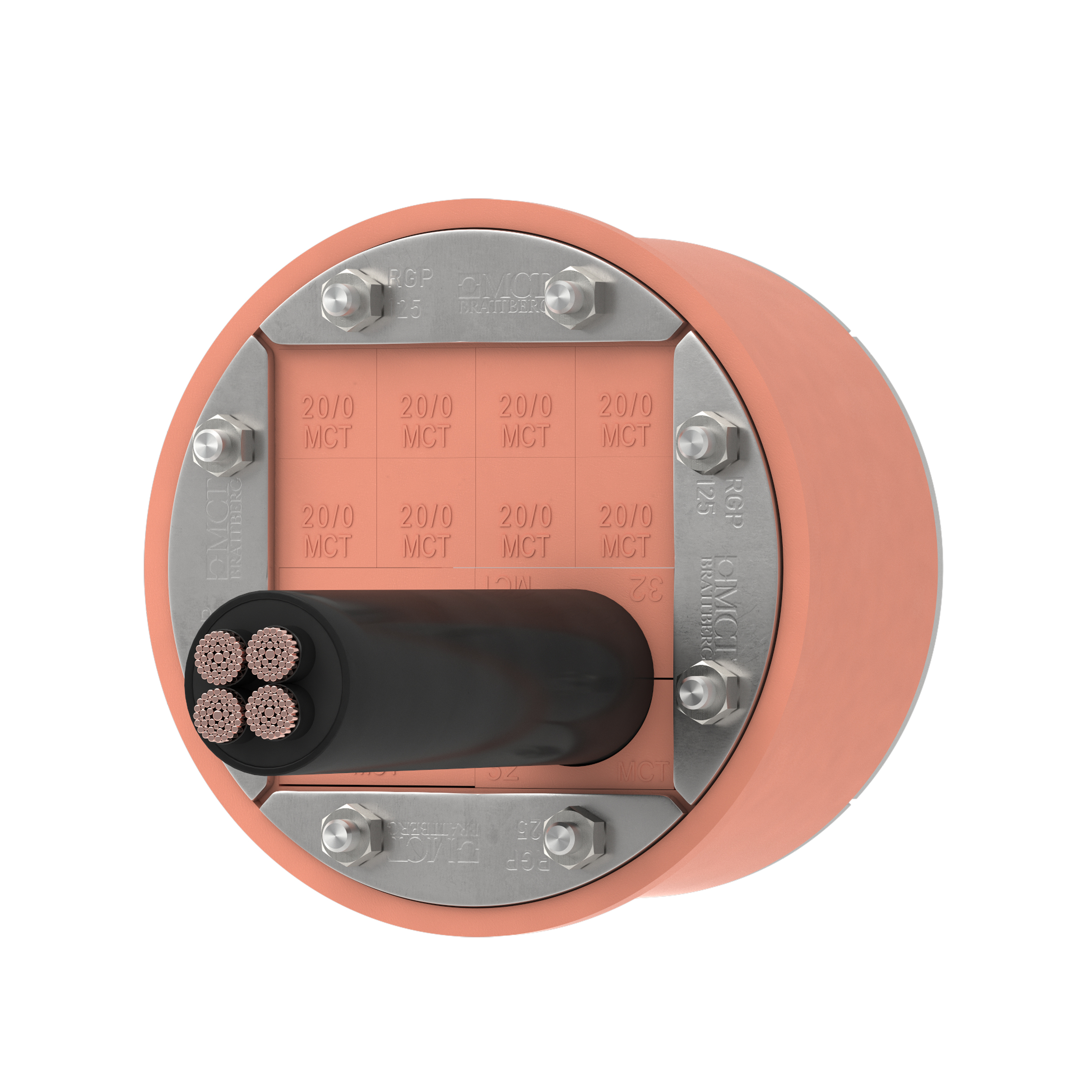

mct_brattberg_RGP_125_transit
mct_brattberg_RGP_125_transit

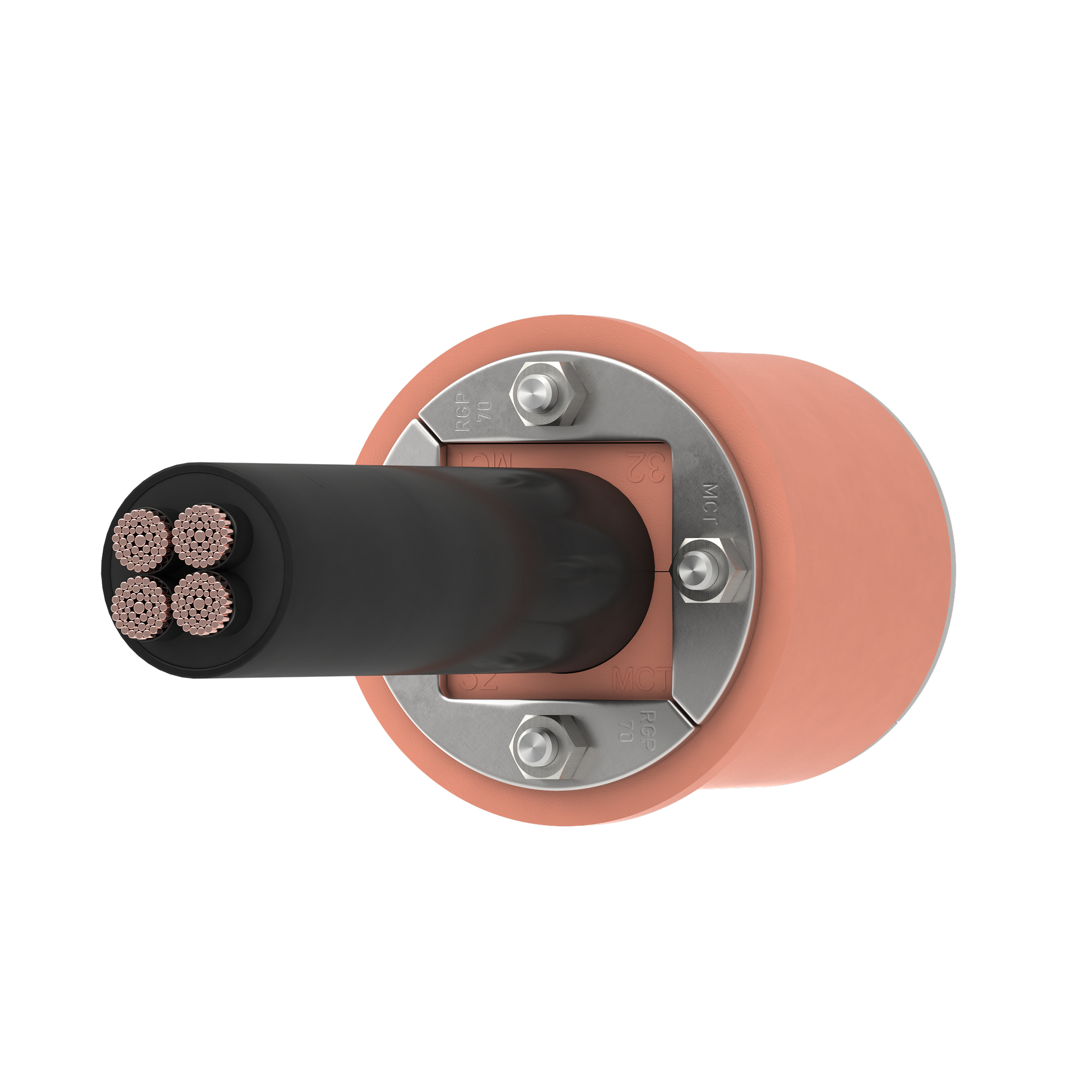

mct_brattberg_RGP_70_transit
mct_brattberg_RGP_70_transit

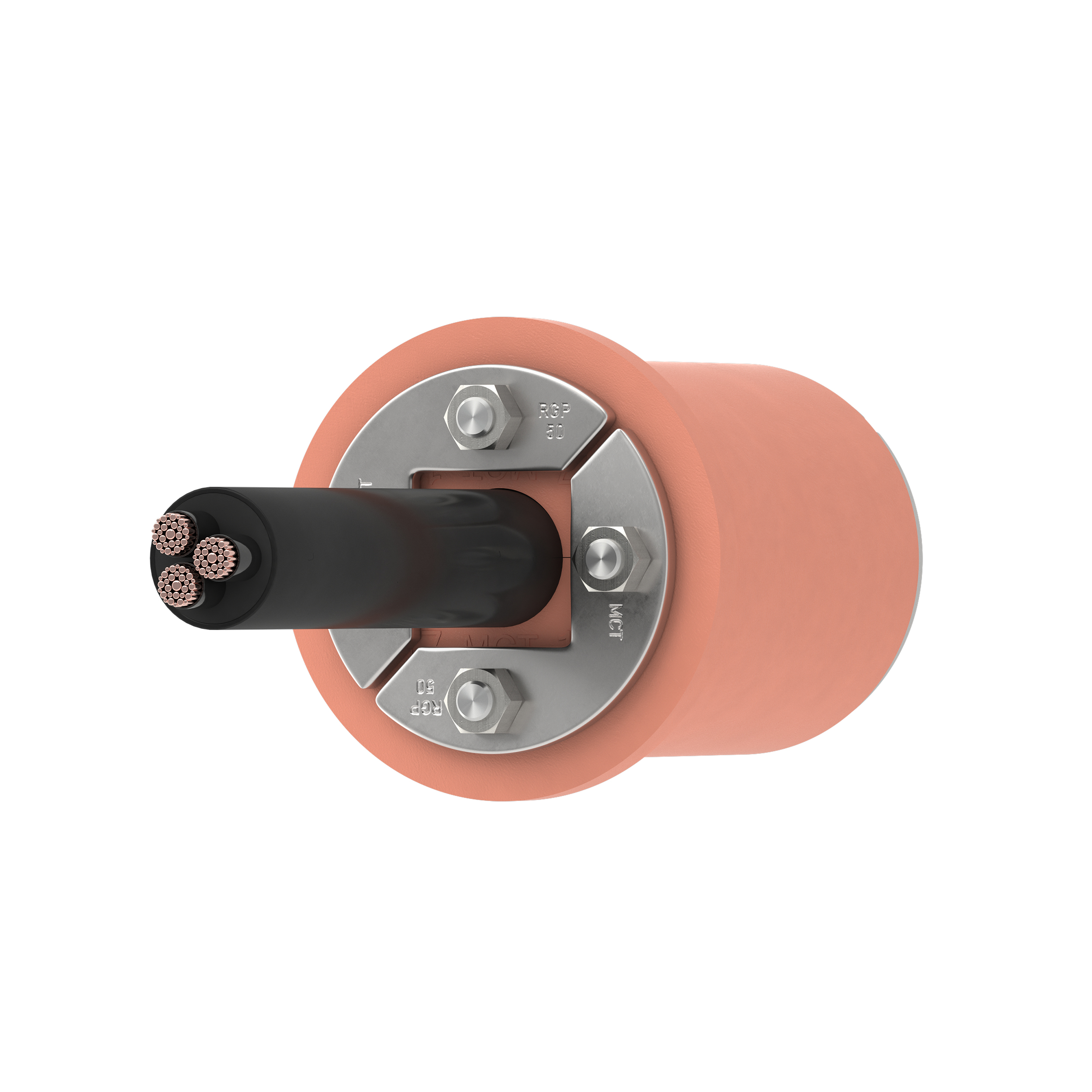

mct_brattberg_RGP_50_L60_transit
mct_brattberg_RGP_50_L60_transit

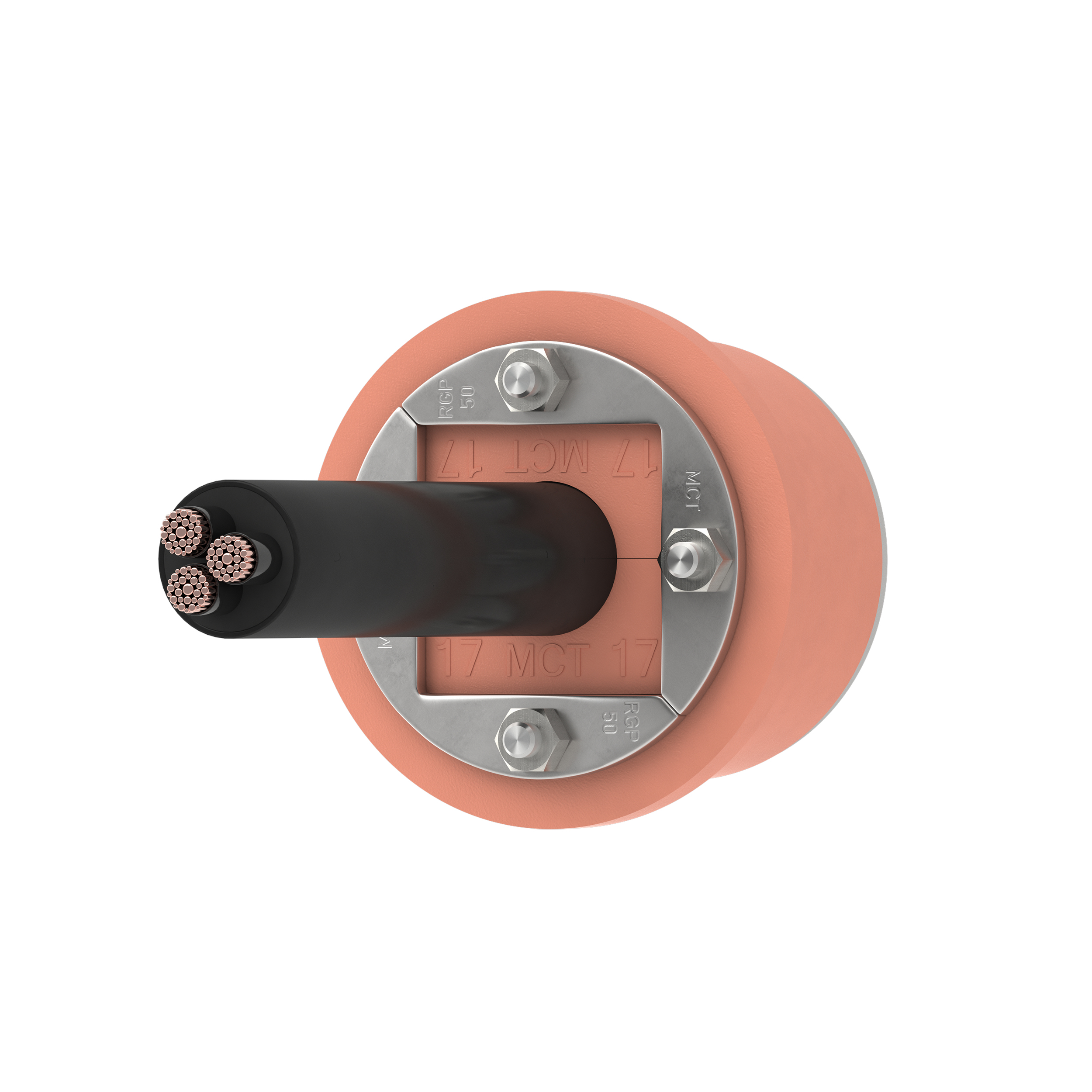

mct_brattberg_RGP_50_L30_transit
mct_brattberg_RGP_50_L30_transit

MCT Brattberg RGP branntetting

Branngjennomføring for runde åpninger, offshore og på land
RGP-gjennomføringene består av ulike delkomponenter med hvert sitt elnummer.
Produktnummer: RGP
BESKRIVELSE

MCT Brattberg RGP er runde kabelgjennomføringer og rørgjennomføringer som brukes i høyrisiko- og offshore-miljøer for å minimere fare for spredning av brann, vann, gass, kjemikalier og andre farlige stoffer. Systemet består av en rund gummiramme (i materialet Lycron slik som blokkene/pakkbitene) og gummiblokker. Rammen monteres i en marin eller landbasert struktur (skott, vegg eller gulv) og pakkes med gummiblokker som passer for hver kabeldimensjon og rørdimensjon. Kompresjonsboltene strammes for å komprimere gummiblokkene rundt kabler og rør for å få en tett tetning/forsegling eller branngjennomføring.

RGP-systemet kan monteres i hylser, rør, borede og støpt hull. Systemet er tilgjengelig i 12 standard diameterstørrelser – 50, 70, 100, 125, 150, 200, 300 mm, 3", 4", 5", 6", 8" og pakkes med samme MCT gummiblokker/pakkbiter som øvrige systemer. Rammene leveres enten i galvanisert eller rustfri utførelse (316L). RGPO har en åpning i siden på gummirammen og gjøre det mulig å installere gjennomøfringen der hvor det allerde er trukket kabler eller rør.

Se databladet og MCT sin produktside under Dokumentasjon for tabeller som viser de ulike størrelsene. Under Dokumentasjon finner du også installasjonsveiledning.

SPESIFIKASJONER
Nøkkeldata
Reaksjon ved brann Class E - EN 13501-1 (CE)
Brannmotstand EI 240 & E 240 - EN 13501-2 (CE)
(Kontakt Nortelco for info om bruksområder)
Maritim brannmotstand Class A0, A60, H0, H60, H120 - IMO FTP Code 2010
Vanntetthet 5 Bar vanntrykk i 60 minutter - DNVGL-CP-0165
- RGP-300: 3 Bar vanntrykk i 60 minutter
Gasstetthet 3 Bar lufttrykk i 30 minutter - DNVGL-CP-0165
- RGP-300: 2 Bar luftrykk i 30 minutter
Kapslingsgrad Nema 250 3R; 4X; 12 - Nema 250-1st
Kapslingsgrad IP IP65; IP66; IP67; IP68 2 meters 60 min - IEC 60529
Brukstemperatur -65 til +70 °C
RGP – rammer med elnr, se datablad for andre utførelser
1292400
RGP 50, galvanisert
1292401
RGP 70, galvanisert
1292402
RGP 100, galvanisert
1292403
RGP 125, galvanisert
1292404
RGP 150, galvanisert
1292405
RGP 200, galvanisert
1292406
RGP 300, galvanisert
1292410
RGP 50, rustfri
1292411
RGP 70, rustfri
1292412 RGP 100, rustfri
1292413
RGP 125, rustfri
1292414
RGP 150, rustfri
1292415
RGP 200, rustfri
1292416 RGP 300, rustfri
RGPO – rammer med elnr, se datablad for andre utførelser
1292420
RGPO 50, galvanisert
1292421
RGPO 70, galvanisert
1292422
RGPO 100, galvanisert
1292423
RGPO 150, galvanisert
1292424
RGPO 200, galvanisert
1292425
RGPO 300, galvanisert
1292430
RGPO 50, rustfri
1292431
RGPO 70, rustfri
1292432
RGPO 100, rustfri
1292433
RGPO 150, rustfri
1292434
RGPO 200, rustfri
1292435
RGPO 300, rustfri
DOKUMENTASJON
Datablad
MCT Brattberg RGP [0,38 MB]
Leverandørlink MCT Brattberg produktside
Sertifikater og monasjeveiledninger MCT Brattberg dokumenter
