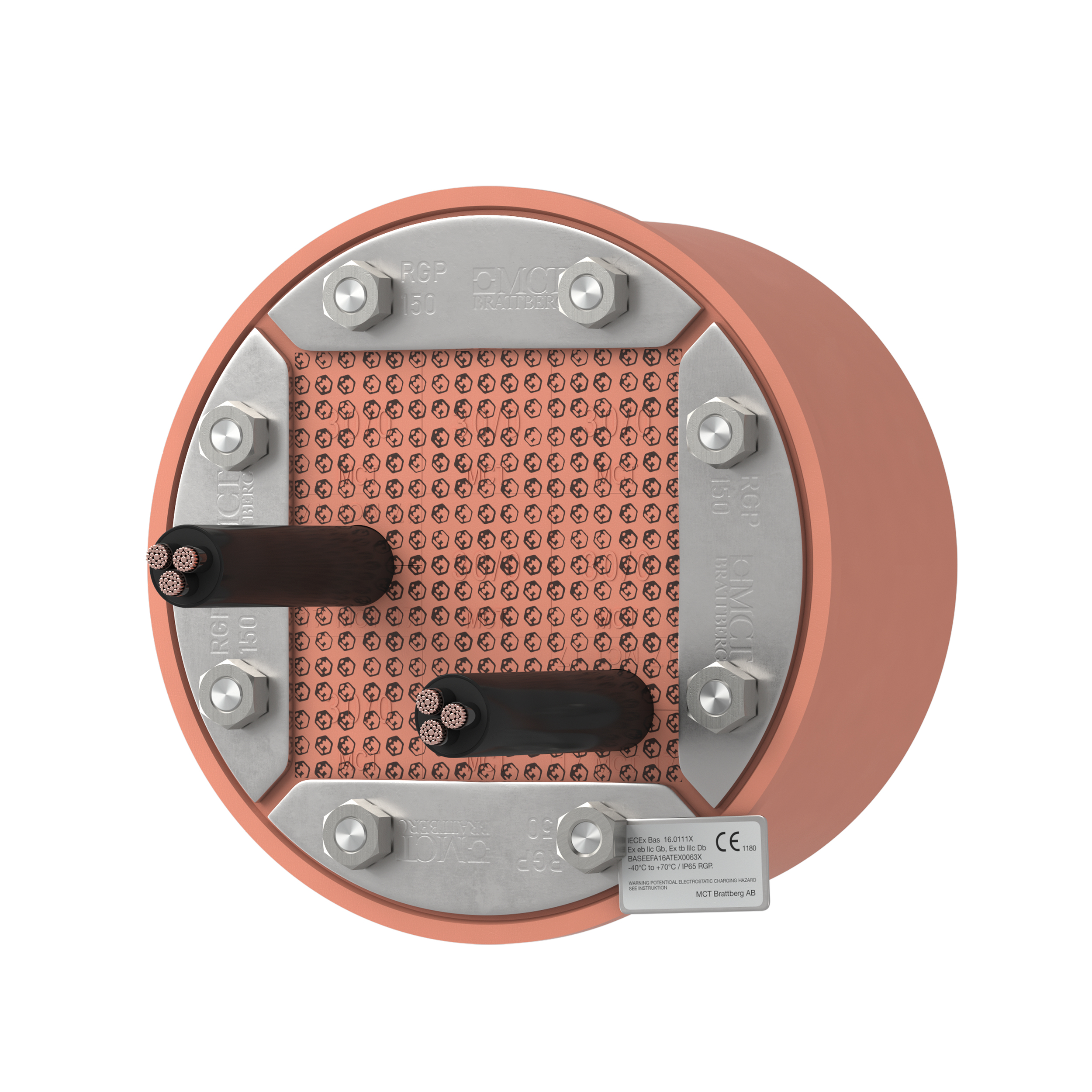

mct_brattberg_RGP_Ex_150_transit
mct_brattberg_RGP_Ex_150_transit

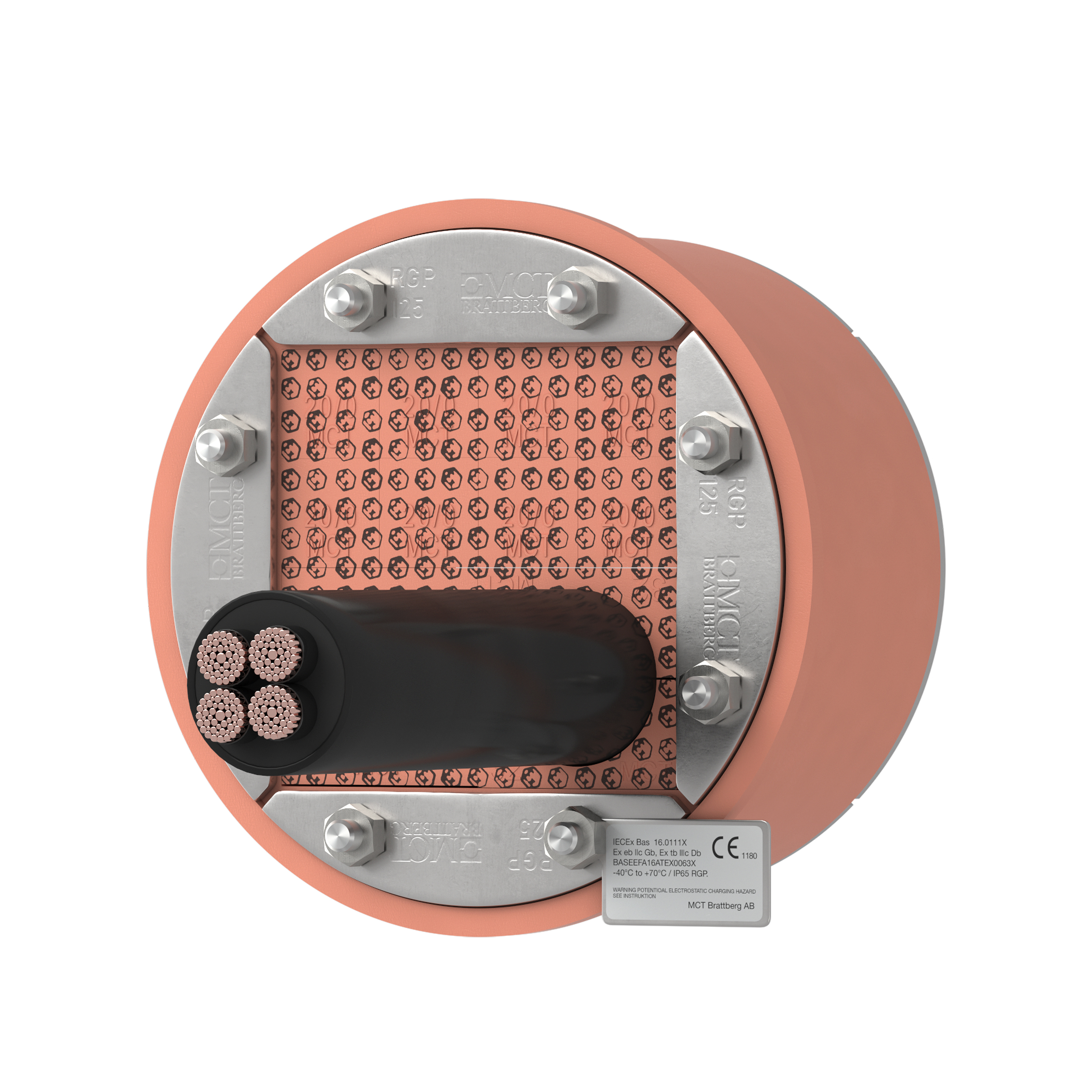

mct_brattberg_RGP_Ex_125_transit
mct_brattberg_RGP_Ex_125_transit

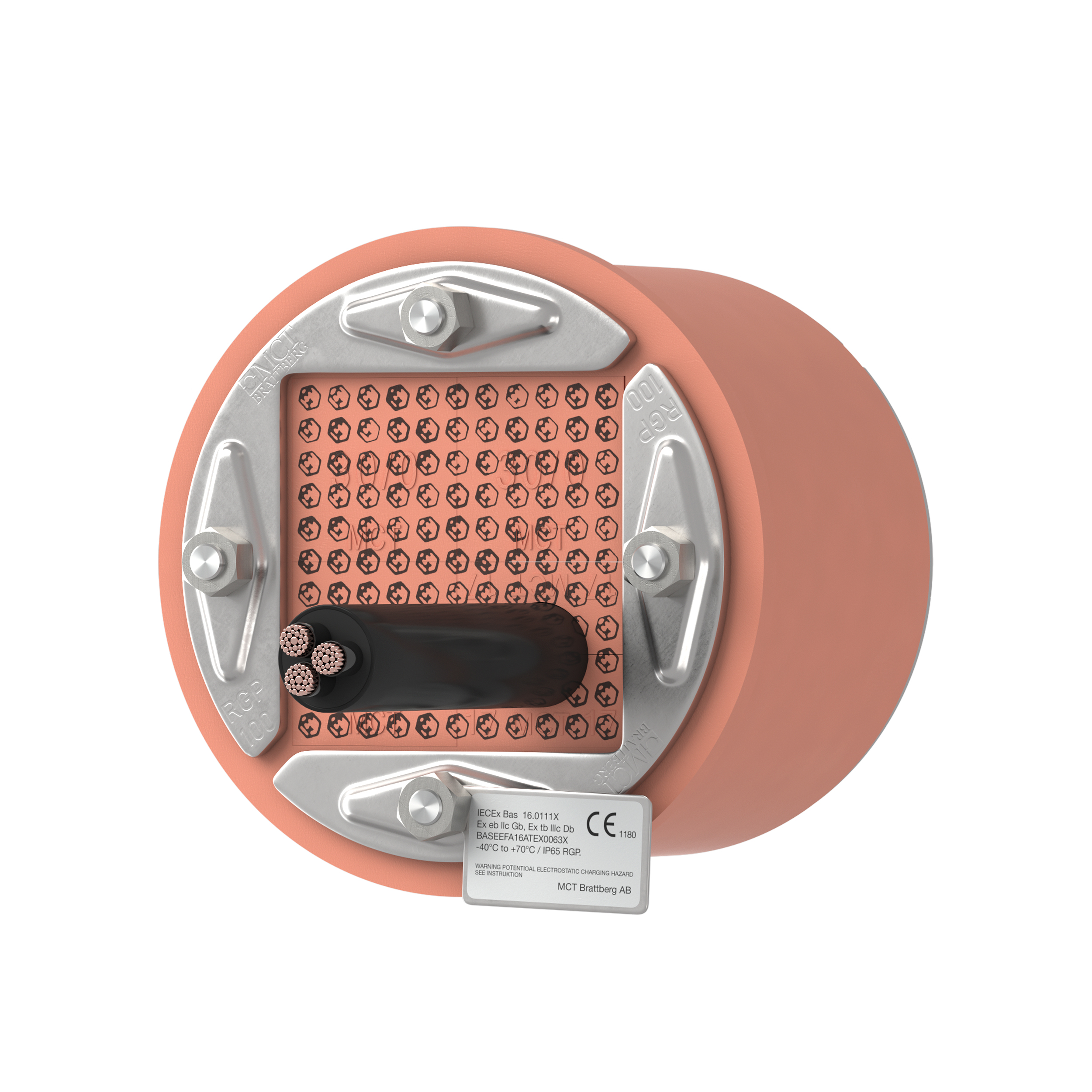

mct_brattberg_RGP_Ex_100_transit
mct_brattberg_RGP_Ex_100_transit

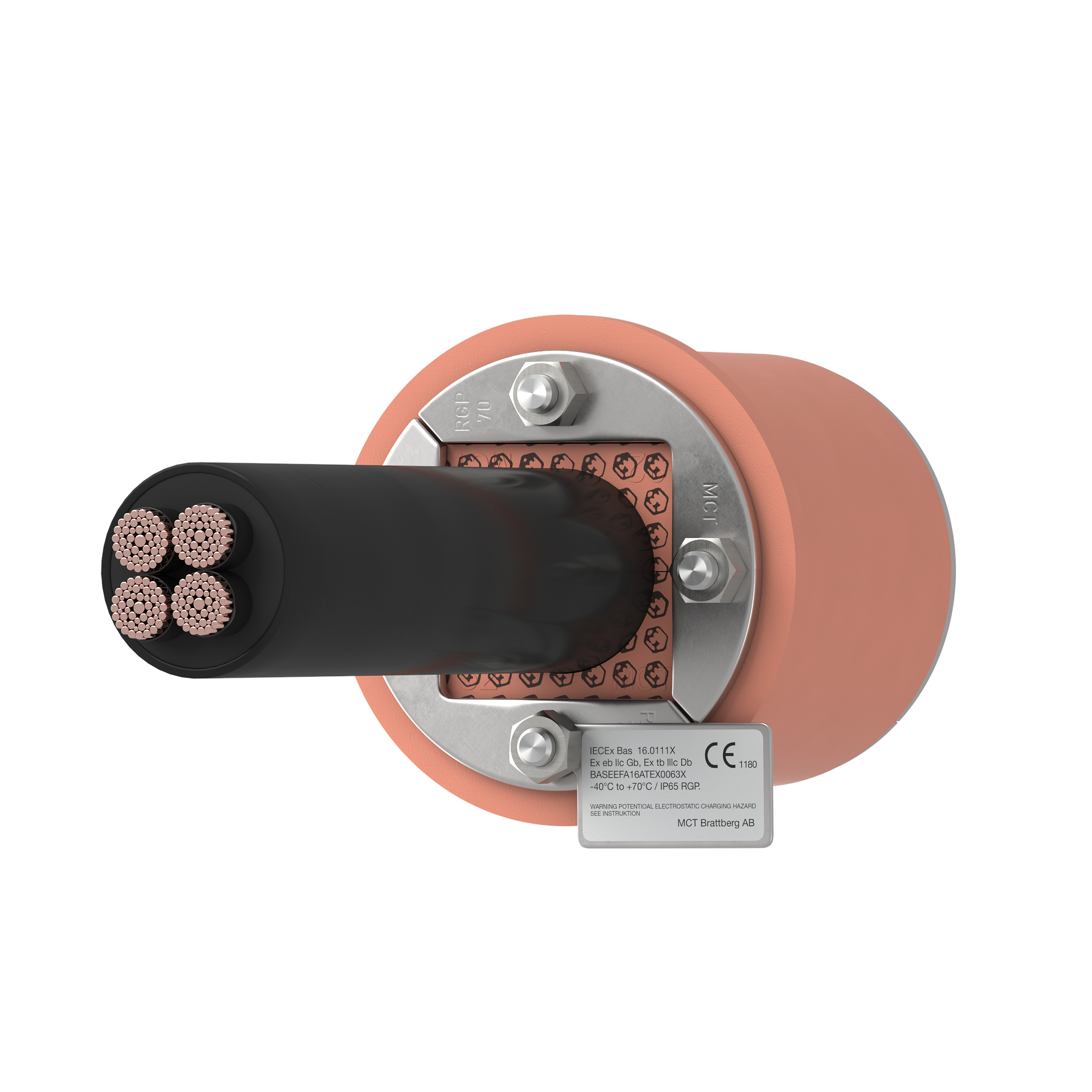

mct_brattberg_RGP_Ex_70_transit
mct_brattberg_RGP_Ex_70_transit

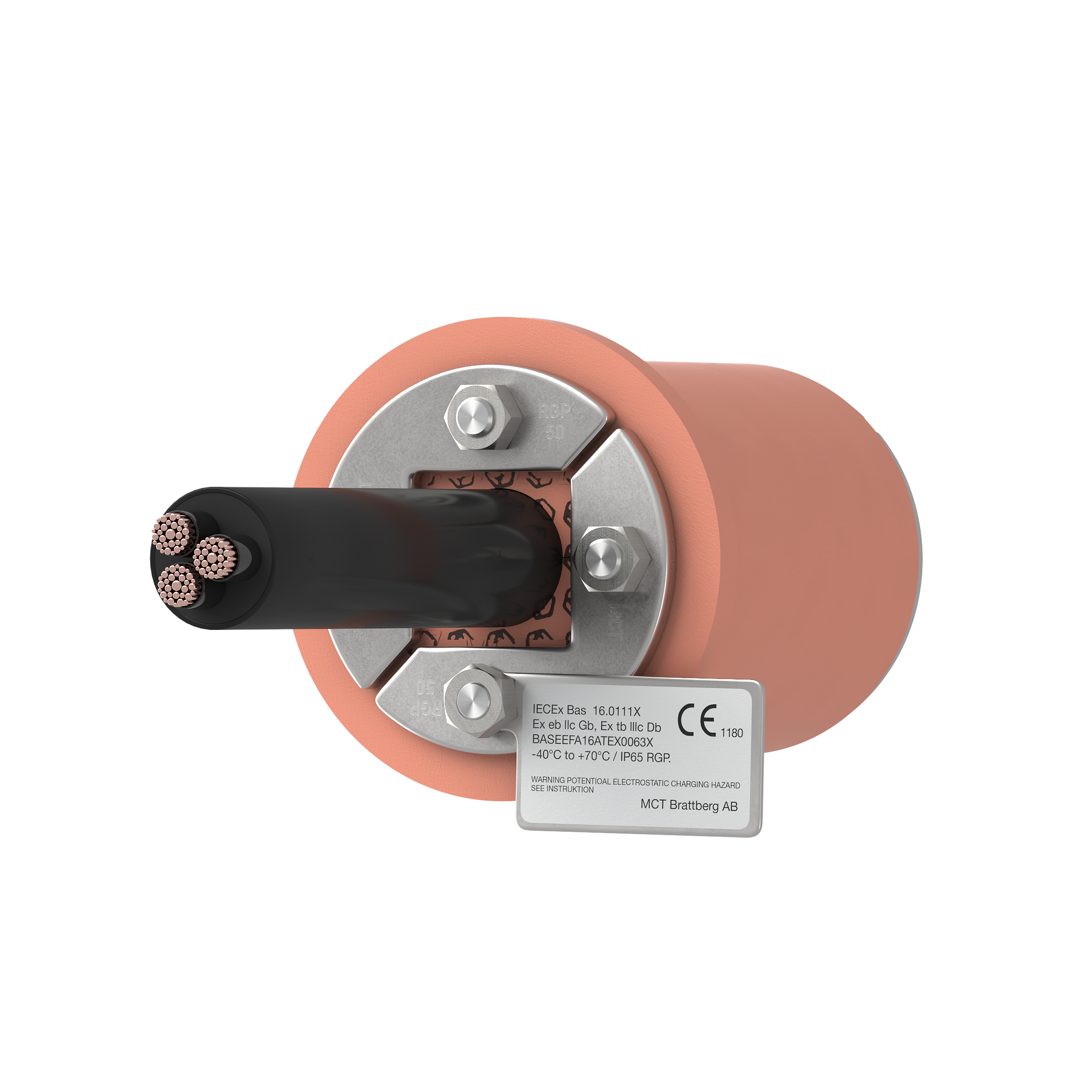

mct_brattberg_RGP_Ex_50_L60_transit
mct_brattberg_RGP_Ex_50_L60_transit

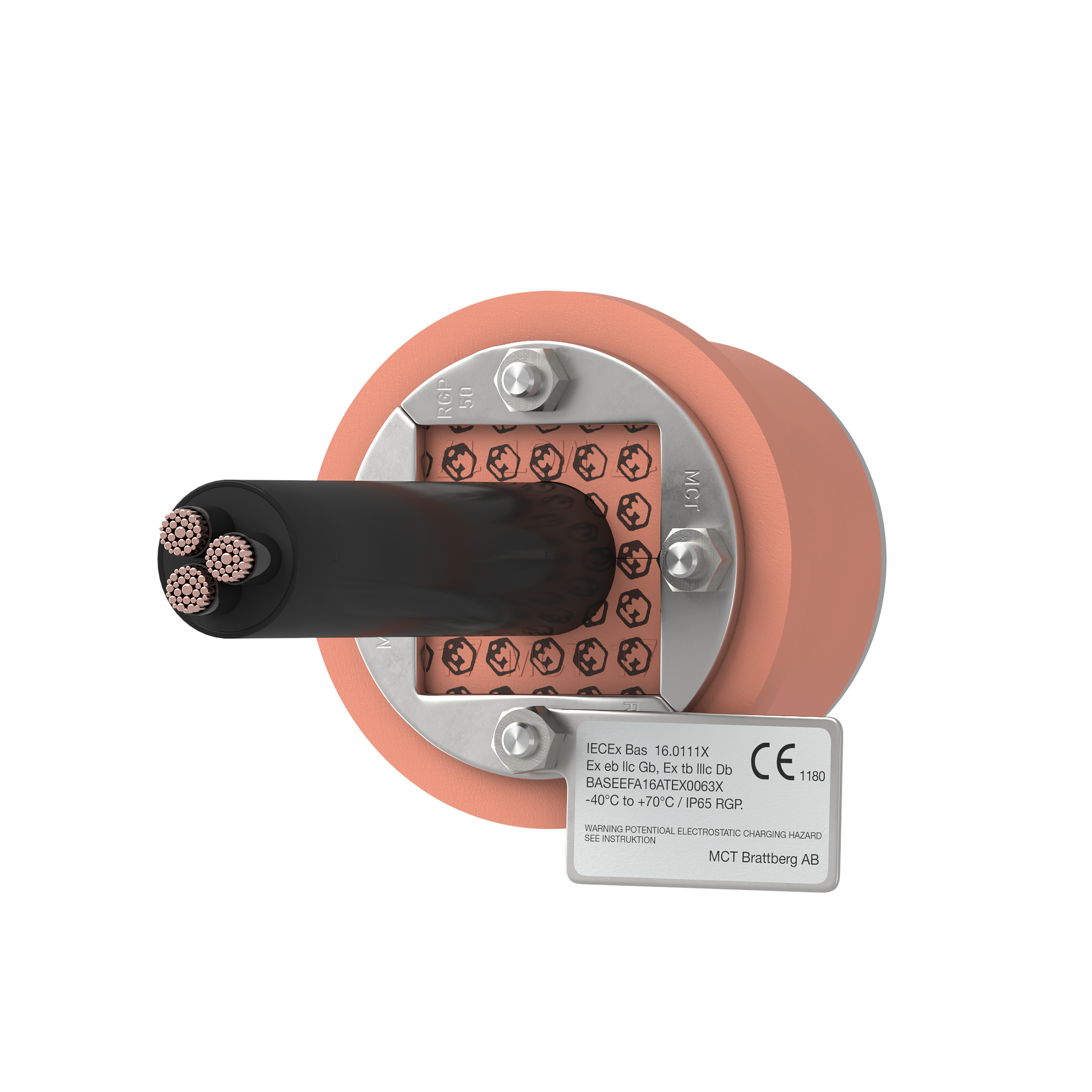

mct_brattberg_RGP_Ex_50_L30_transit
mct_brattberg_RGP_Ex_50_L30_transit

MCT Brattberg RGP Ex branntetting

Branngjennomføring for runde åpninger, offshore og på land, med Ex-godkjenning
RGP Ex-gjennomføringene består av ulike delkomponenter med hvert sitt elnummer.
Produktnummer: RGP Ex
BESKRIVELSE

MCT Brattberg RGP Ex er runde kabelgjennomføringer og rørgjennomføringer med Ex-sertifisering som brukes i høyrisikomiljøer offshore og på land for å minimere fare for spredning av brann, vann, gass, kjemikalier og andre farlige stoffer. Systemet består av en rund gummiramme og gummiblokker. Rammen monteres i en marin eller landbasert struktur (skott, vegg eller gulv) og pakkes med gummiblokker som passer for hver kabeldimensjon og rørdimensjon. RGP Ex må monteres i en MCT SFR hylse. Kompresjonsboltene strammes for å komprimere gummiblokkene rundt kabler og rør for å få en tett tetning/forsegling eller branngjennomføring.

Fordeler med MCT Brattberg Ex-system

  • Ex-sertifisert branngjennomføring for høyrisikomiljøer
  • Gjør kabelføringen enklere
  • Forsegler gjennomføringen mot gjennomtrenging av brann, vann, gass, lyd og miljøfarer
  • Kan kombineres med EMC-moduler og Grounding and Bonding (jording og liming)
  • Systemet kan demonteres og brukes på nytt (unikt egenskap med MCT Brattberg)
  • Merkede pakkbiter for økt sikkerhet
  • Ikke behov for tilpasning av standard pakkbiter

Merking – Ex Group II Category 2GD Ex eb IIC Gb Ex tb IIIC Db Tamb (-40°C to+70°C)

RGP Ex-systemet kan monteres i hylser, rør, borede og støpt hull, men man må alltid benytte et hylse-sett (SFR). Systemet er tilgjengelig i standard diameterstørrelser – 50, 70, 100, 125, 150, 200 mm, 3", 4", 5", 6", 8" og pakkes med samme MCT gummiblokker/pakkbiter som øvrige systemer. Rammene leveres enten i galvanisert eller rustfri utførelse (316L). RGPO Ex har en åpning i siden på gummirammen og gjøre det mulig å installere gjennomøfringen der hvor det allerde er trukket kabler eller rør.

Se databladet og MCT sin produktside under Dokumentasjon for tabeller som viser de ulike størrelsene. Under Dokumentasjon finner du også installasjonsveiledning.

SPESIFIKASJONER
Nøkkeldata
Reaksjon ved brann Class E - EN 13501-1 (CE)
Brannmotstand EI 240 & E 240 - EN 13501-2 (CE)
(Kontakt Nortelco for info om bruksområder)
Maritim brannmotstand Class A0, A60, H0, H60, H120 - IMO FTP Code 2010
Vanntetthet 5 Bar vanntrykk i 60 minutter - DNVGL-CP-0165
- RGP-300: 3 Bar vanntrykk i 60 minutter
Gasstetthet 3 Bar lufttrykk i 30 minutter - DNVGL-CP-0165
- RGP-300: 2 Bar luftrykk i 30 minutter
Kapslingsgrad Nema 250 3R; 4X; 12 - Nema 250-1st
Kapslingsgrad IP IP65; IP66; IP67; IP68 2 meters 60 min - IEC 60529
Brukstemperatur -40 til +70 °C
